熔融指數單位與計算公式：

MFI值/melt flow index：即為分子量流動與剪切速率之間的關系。

熔體流動指數值國際通用單位是：g/10min;意思即為每10分鐘流出多少克？就是指塑膠在熔融狀態下，600秒時間擠出來的量，

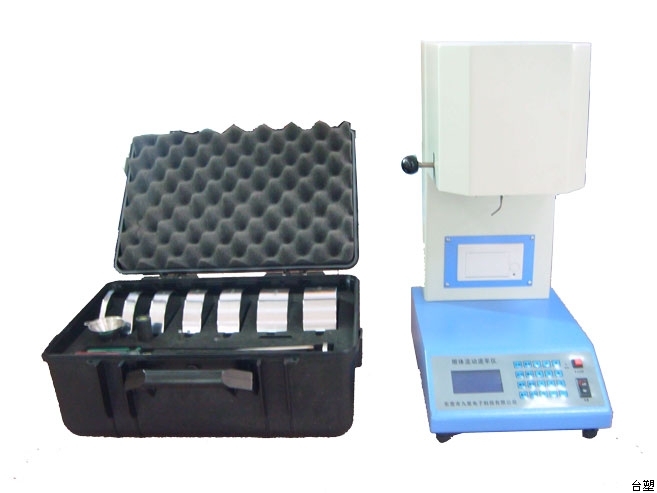

熔體（質量）流動速率儀用MFR表示，單位為：克/10分鐘（g/min）公式表示：MFR(θ、mnom )
                       =tref  .m/t
式中： θ——  試驗溫度
          mnom—  標稱負荷Kg
           m ——  切斷的平均質量g
          tref ——  參比時間（10min）, S ( 600s )
           t  ——  切斷的時間間隔s
舉例1：一組塑料試樣，每10秒鐘切取一段，每段重量的結果是：0.102克、0.103克、0.103克、0.104克、0.106克、0.108克.

取平均值m =（0.102+0.103+0.103+0.104+0.106+0.108）÷6=0.104克（10秒流量的平均值）
代入公式：MFR=600×0.104/10=6.240(克/10分鐘)
MI值=6.240g/10min

舉例2：一組塑料試樣，若每30秒鐘切取一段，每段重量的結果是：0.20克、0.21克、0.23克、0.24克、0.26克、0.28克.

取平均值m =（0.20克+0.21克+0.23克+0.24克+0.26克+0.28克.）÷6=0.236克（30秒流量的平均值）
代入公式：MFR=600×0.236/30=4.720(克/10分鐘)
MI值=4.720g/10min

想了解更多關于熔指儀的技術文章請關注收藏本站：www.syhxq.com
