橡膠是一種具有可逆形變的高彈性聚合物材料，在室溫下富有彈性，在很小的外力作用下能產(chǎn)生較大形變，除去外力后能恢復(fù)原狀。

橡膠回彈性是橡膠受力變形中可恢復(fù)的彈性變形大小的一種表征手段。 橡膠分子間的相互作用會妨礙分子鏈段運動，作用于橡膠分子上的力一部分用于克服分子間的黏性阻力，另一部分使分子鏈變形，它們構(gòu)成了橡膠的黏彈性。所以橡膠既有高彈性，又有黏性。



1、伸長率大，永久變形小的橡膠，彈性好。

2、分子量大的橡膠彈性好。

3、分子量分布窄的橡膠彈性好。

4、分子鏈柔順性好的橡膠彈性好。

5、橡膠結(jié)晶后使彈性變差。

6、分子間的作用力大，使彈性有所降低（如丁苯橡膠、丁腈橡膠）

7、各橡膠（未填料）的回彈性順序如下：BR——NR——EPDM——NBR-18——SBR——NBR-26——CR——NBR-40——IIR——ACM

8、彈性隨交聯(lián)密度的增加出現(xiàn)最大值。多硫鍵有較好的彈性。

9、用高硫配效力低的促進劑有較好的彈性。

10、噻唑和次磺酰胺類促進劑有較好的彈性。

11、對于NBR，DCP無硫硫化體系回彈性比常規(guī)硫化體系的高。

12、對于NR，采用半有效硫化體系的硫化膠彈性最好。其次是普通、有效硫化體系。

13、提高含膠率是提高回彈性最有效的辦法。

14、加入粒徑小、表面活性大、結(jié)構(gòu)度高的填料使橡膠的回彈性降低。

15、膠料的彈性隨填料用量的增加而降低。不過碳酸鈣、陶土用量不超過30份時對彈性影響不大。

16、軟化劑使橡膠的彈性降低（EPDM除外）www.syhxq.com

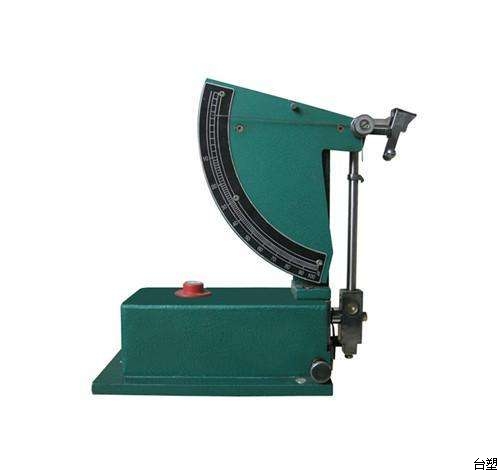

GB/T 1681—1991硫化橡膠回彈性的測定

ISO 4662:1986硫化橡膠回彈性的測定

ASTM D1054-2002用回跳擺錘法測定橡膠彈性的實驗方法

JIS K6255:1996硫化橡膠及熱塑性橡膠的回彈性試驗方法

DIN 53512-2000硫化橡膠回彈性的測定
